聲學多普勒流速儀(ADCP)分類

2014/3/16 16:59:46      點擊:

    美國LinkQest Inc.是全球最著名的聲學多普勒產品研發生產公司之一,其產品廣泛應用于海洋,河流與醫學領域,

同時LinkQest Inc.公司是目前唯一一家擁有全系列ADCP的生產廠家。目前從使用方面來分,ADCP主要分為固定式

走航式,下面我們分別看下它們適用范圍:

 走航式ADCP:

 適用范圍

1.可以不受河寬的限制,當裝備有ADCP的測量船從河流某斷面一側航行至另一側時,即刻測出河流的流量;

2.適合巡測,可以在不同的河道上使用;

3.流量的測量精度比固定式高。

4.對河道流態經行分析(新產品中,增加定層測流功能選項)

系統組成及使用示意圖:

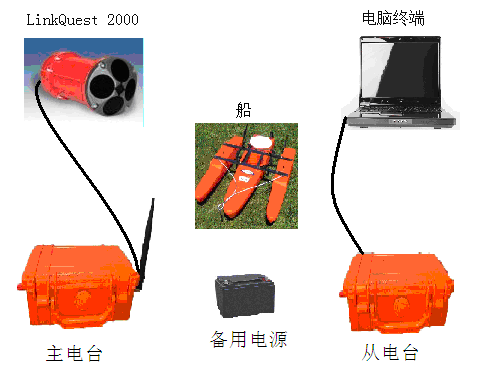

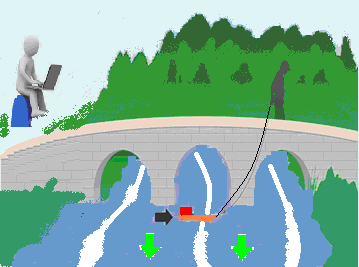

                           (系統組成)                                                      (使用示意圖)

固定式的ADCP:(固定式ADCP又分為單波束雙波束ADCP)

  適用范圍:

*固定式水平ADCP適合于在線的監測和固定測站斷面的流量測驗。

*固定式ADCP是通過測得某一段單元長度或一條垂線的平均流速,然后通過特定的模型來推算出整個斷面的流速,

 然后在根據河道的斷面基數按出河道的流量。

*測量時不需要航船,儀器的價格低于走航式。

 系統組成及安裝示意圖:

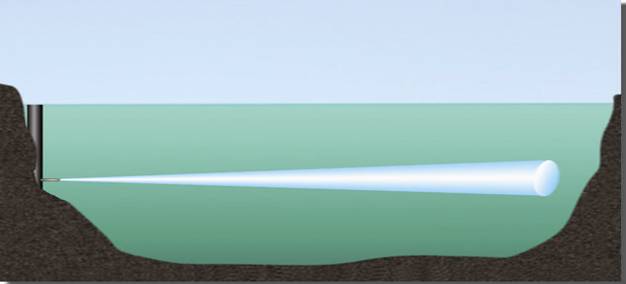

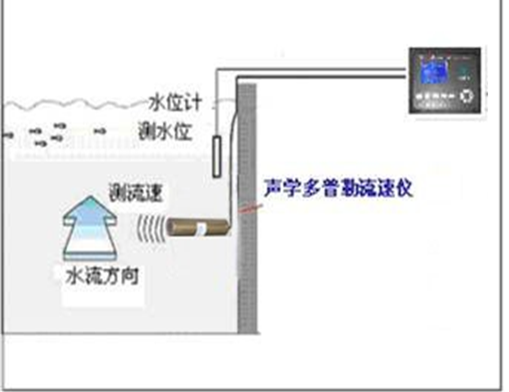

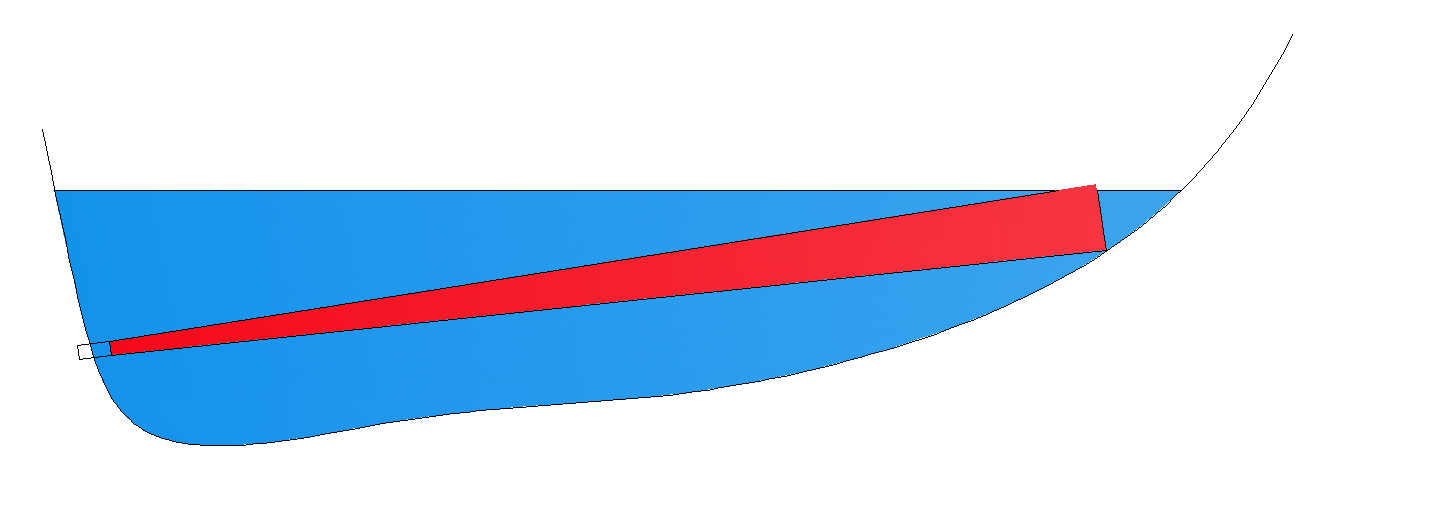

     (單波束  系統組成)                (單波束 水平安裝)                        (單波束 斜線安裝)

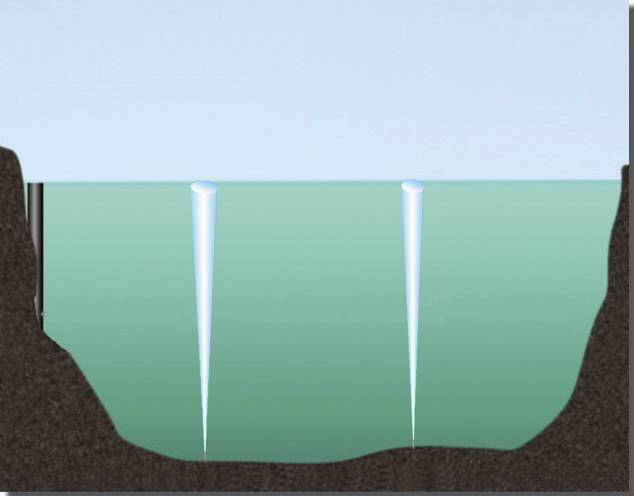

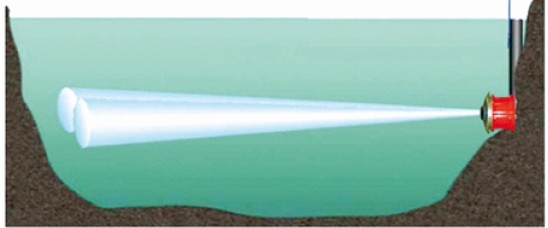

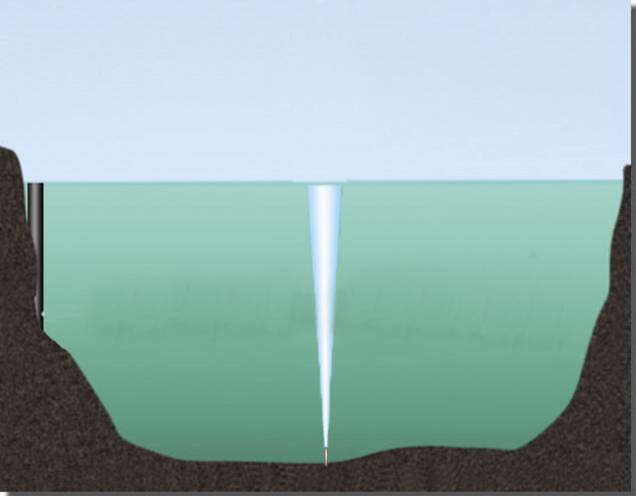

     (單波束  雙垂線安裝)             (單波束 單垂線安裝)              (雙波束 水平安裝)

       美國LinkQest Inc.公司河道測量主要產品如下:

 調頻走航式系列ADCP---FlowQuest-AFA/FlowQuest-AFA-BC系列;

 普通走航式系列ADCP---FlowQuest系列;

 水平雙波束系列ADCP---FlowQuest--H系列(水平安裝);

 平面陣型單波束ADCP---FlowScout系列(水平,斜線,垂直安裝,便攜);
